Литьё пластиков малыми тиражами
на вертикальных литейных машинах (ВЛМ)
 |

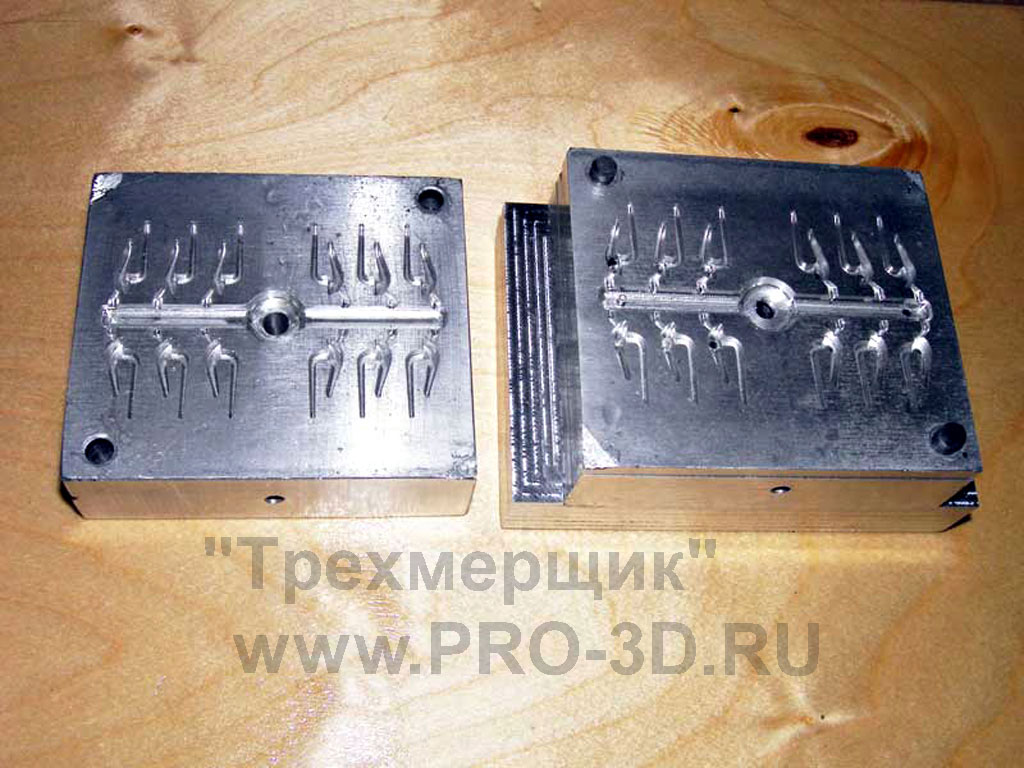

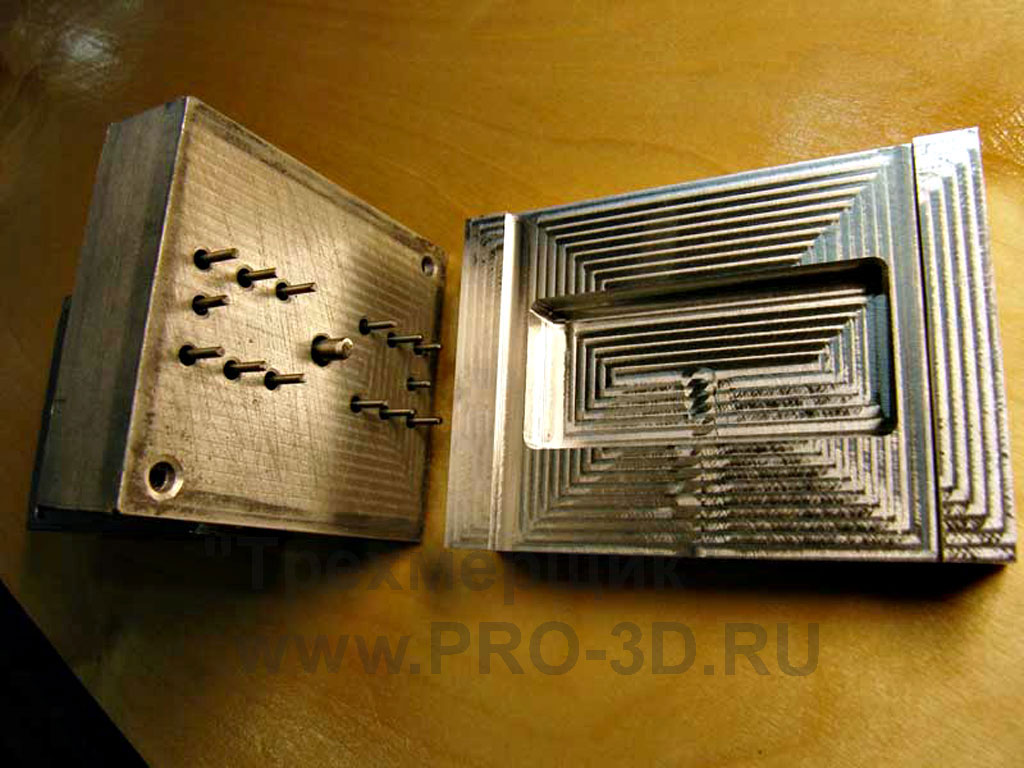

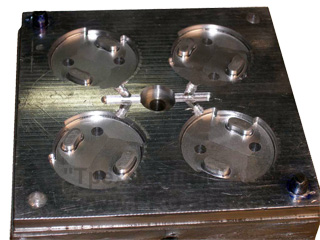

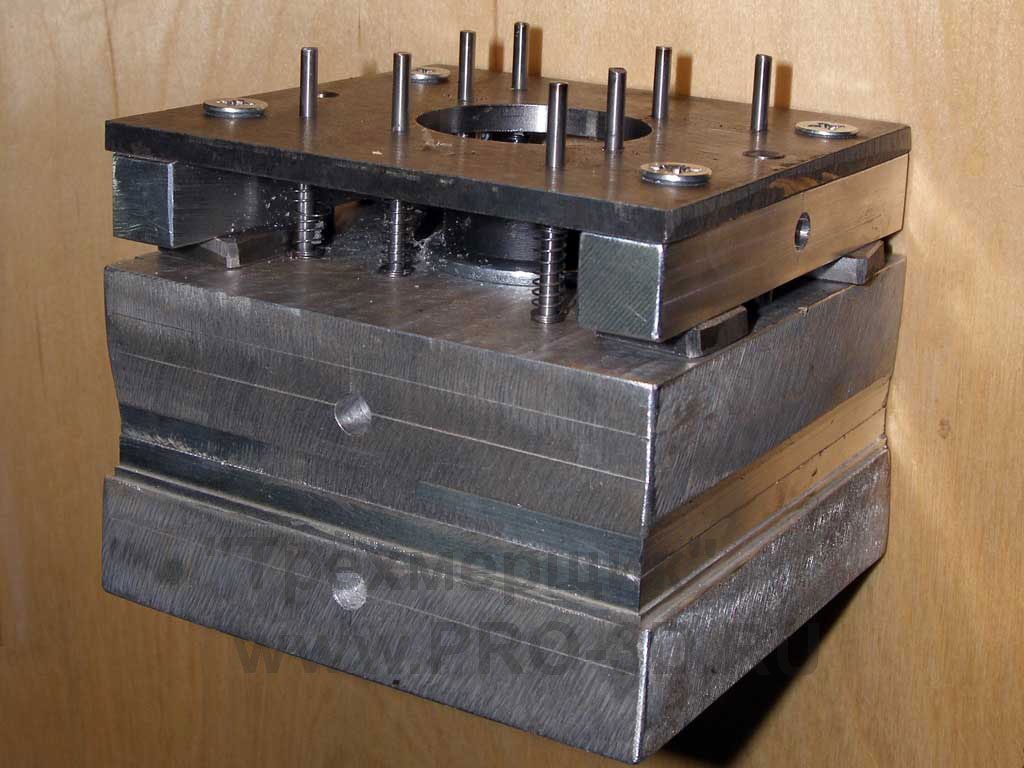

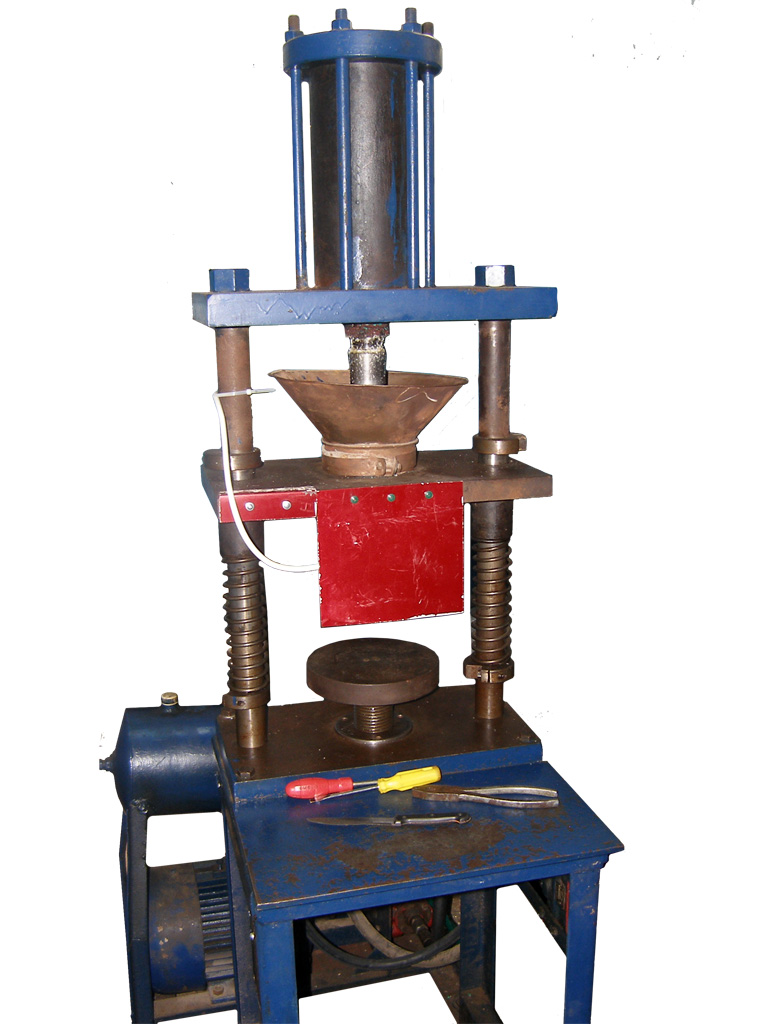

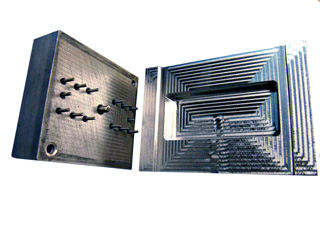

При малых партиях изготовления небольших отливок (партии порядка 500-5000 деталей) удобно применить малые и относительно дешевые ручные прессформы стоимостью от 10т.р. до 30т.р. в зависимости от сложности. При этом работы по литью производятся как правило на вертикальных литейных машинах (см. фото слева). Литье в ручные формы несколько дороже литья на термопластавтоматах, т.к. в работе присутствует ручной труд оператора для получения каждой отливки. Т.е. процесс литья более трудоемкий и поэтому производительность таких форм невысока, порядка 200-500 отливок в смену в зависимости от сложности деталей. На фото ниже показана конструкция прессформы ручного типа. |

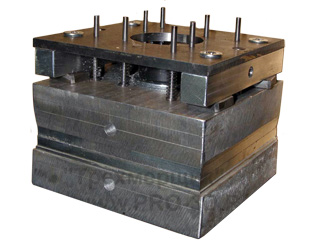

Но стоимость ручных форм намного ниже обычных прессформ для термопластавтоматов: 10-30т.р. против 100-300т.р., т.е. дешевле в десятки раз, правда в ущерб производительности. При этом производственник получает возможность либо быстро начать производство новых изделий, либо экономно изготовить экспериментальную партию литых деталей.

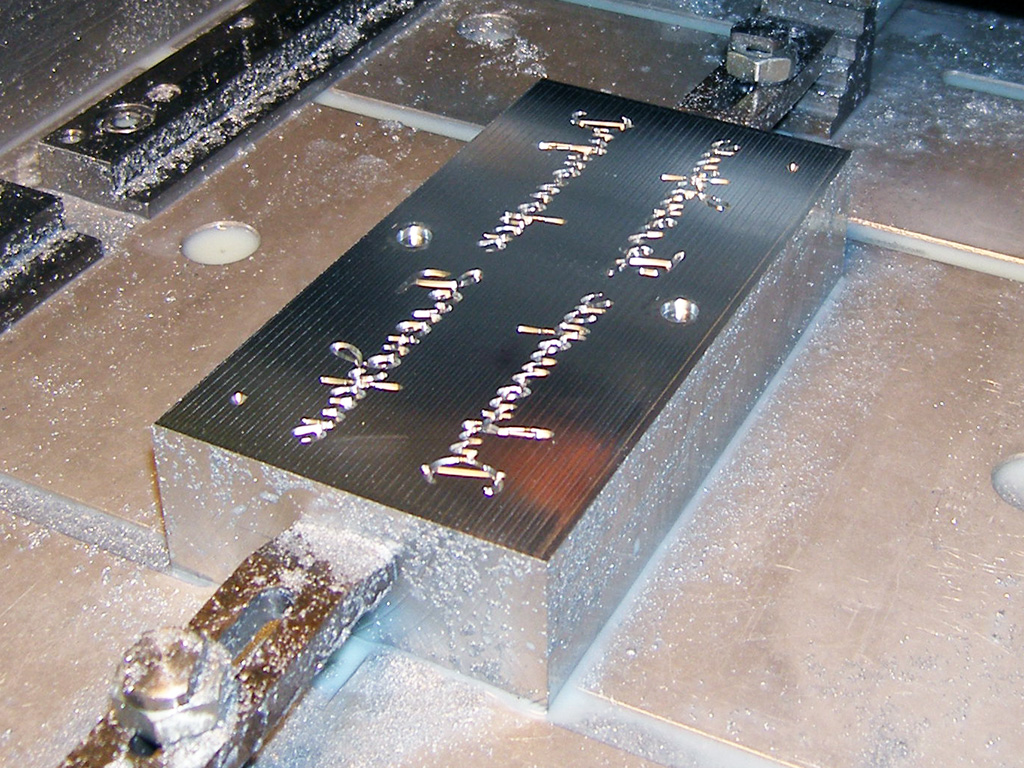

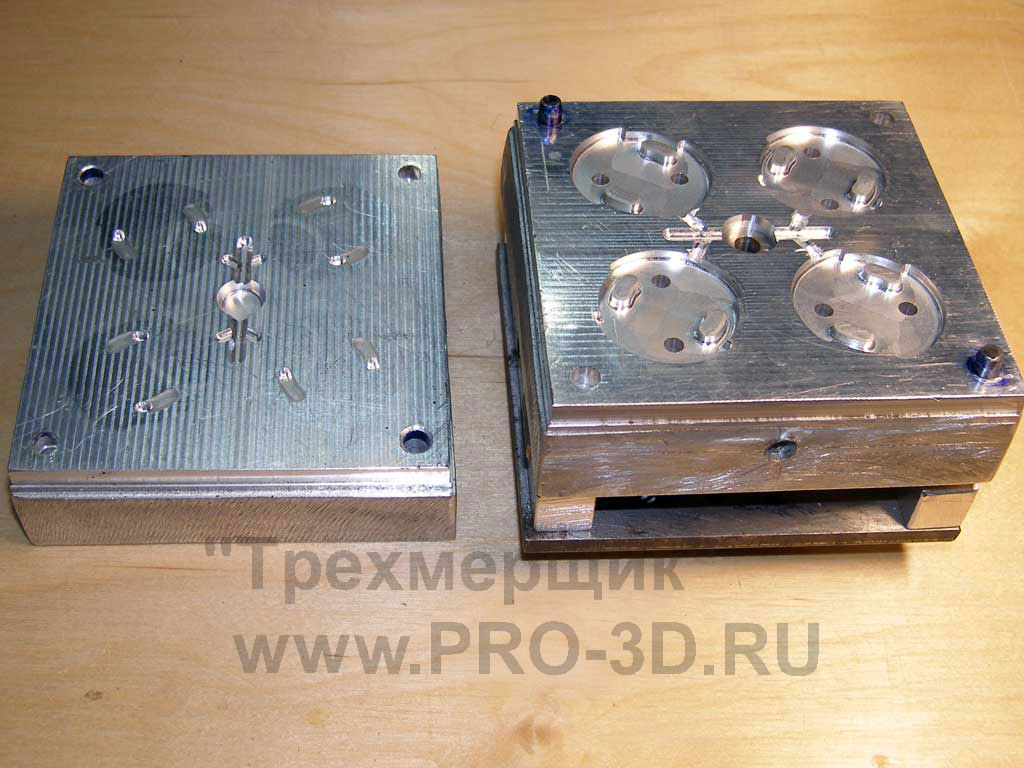

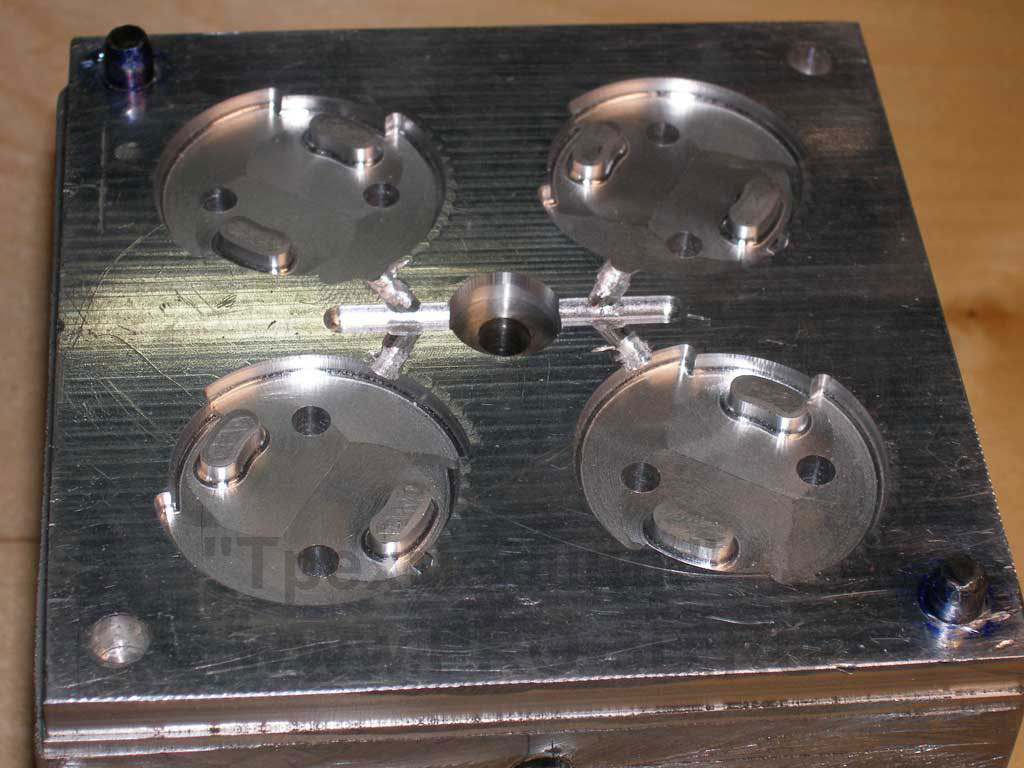

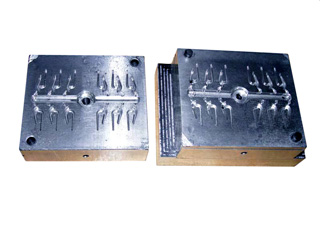

Малые прессформы могут иметь размер от 50х50 мм и до 200х200 мм (в зависимости от конфигурации деталей и пр.) и выполняются в дюрали или латуни. Они имеют очень малую стоимость и поэтому используются в одном из следующих случаев:

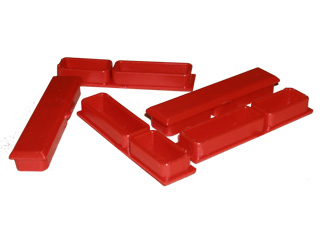

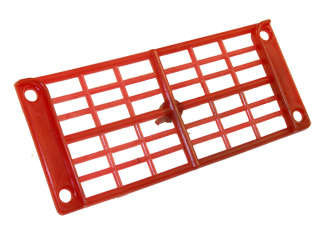

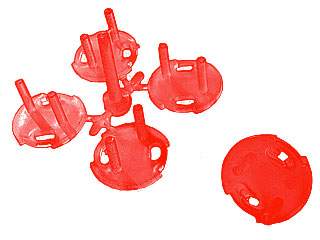

- Изготовление небольших партий мелких отливок.
- Выполнение тестового литья для проверки и отработки конструктива разработанных деталей перед запуском этих деталей в производство в массовых масштабах. Т.е. это тестовое, проверочное литье. Такой прием позволяет обнаружить и исправить возможные ошибки с помощью изготовления недорогой прессформы и позволяет сэкономить гораздо бОльшие средства, чем если бы ошибки и недочеты в проектировании попадали бы в конструктив большой и дорогой прессформы.

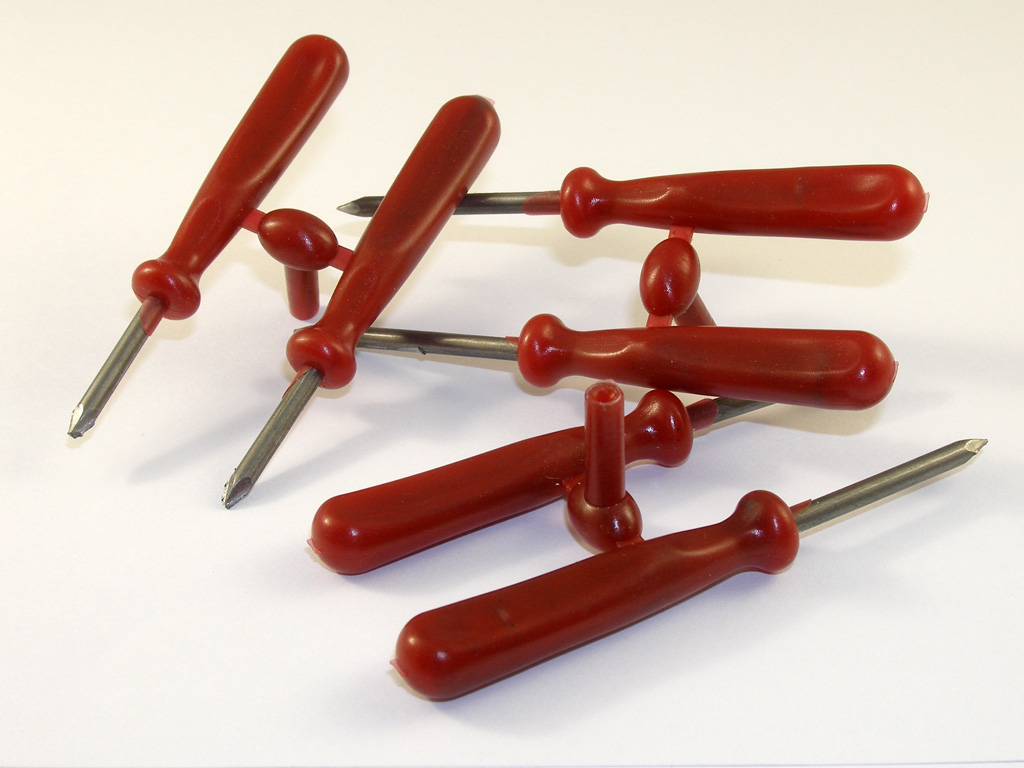

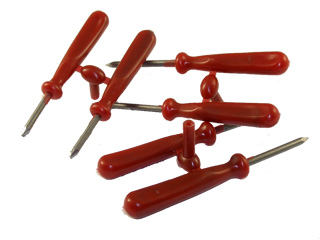

- Литье с закладными очень легко реализуется на вертикальных литейных машинах, т.к. горизонтальное расположение плоскости прессформы позволяет легко размещать в ней металлические закладные элементы (штыри, резьбы, усилители...). При этом закладные не выпадают из прессформы под силой тяжести в отличие от литейных машин с вертикальным расположением плоскости прессформы.

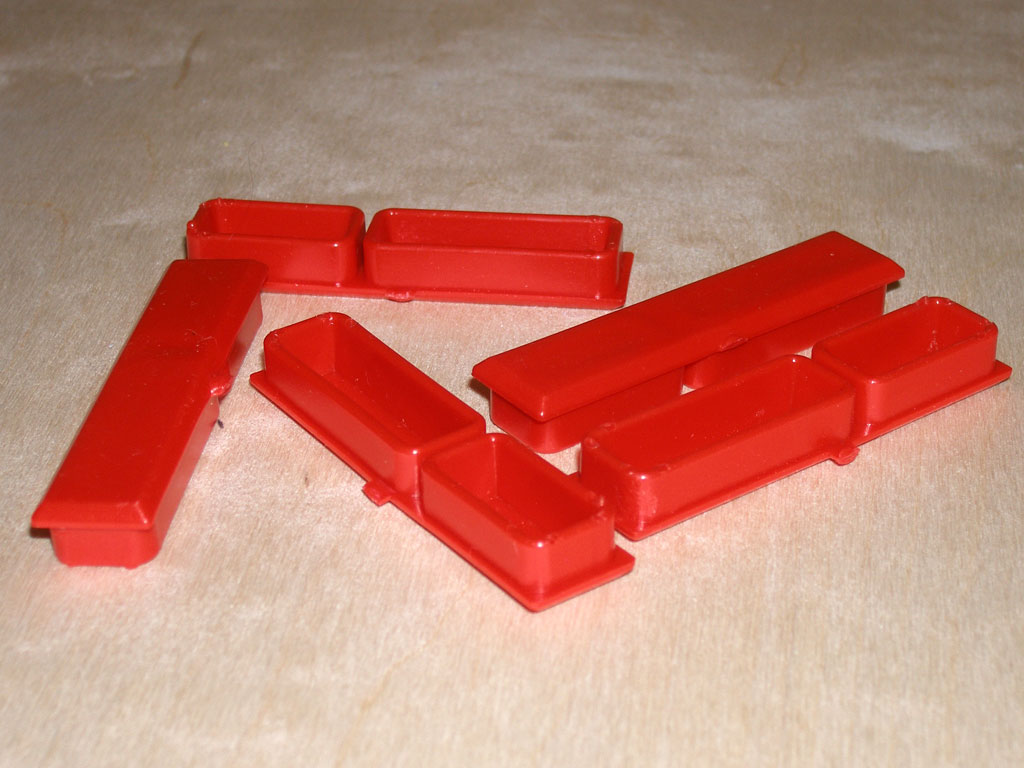

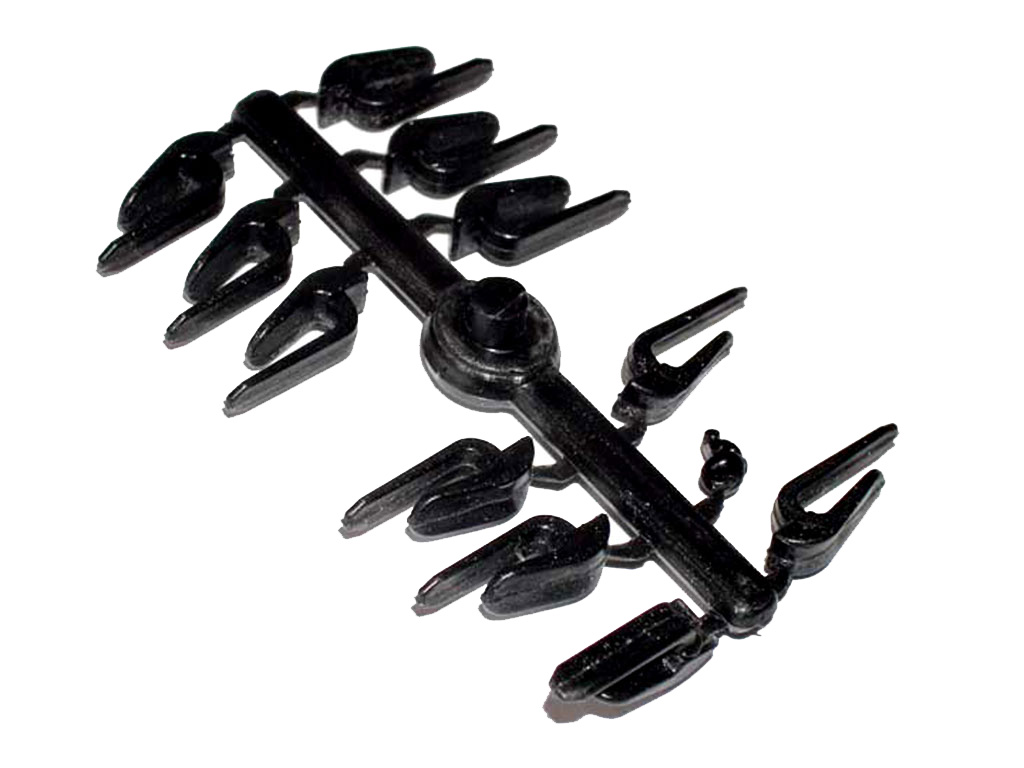

Если же требуется быстро изготовить большую партию мелких деталей (например, заглушки, клипсы), то лучше это сделать с помощью небольшого термопластавтомата и небольшой (и дешевой) прессформы. Это самый быстрый и экономный способ.
Посмотреть подробнее можно тут >>>.
|
