Дюралевые прессформы низкой стоимости
Проектирование, изготовление и ремонт

На предыдущую страницу На главную страницу


Достоинства дюралевых прессформ

Недостатки дюралевых прессформ

Когда нужны прессформы с формообразующими из дюрали?

Реально выполняемые работы


Достоинства дюралевых прессформ:
Прессформы, изготовленные из высокопрочного алюминиевого сплава Д16Т(дюраль), отличаются более низкой стоимостью (50-350т.р. в зависимости от сложности), чем стальные аналоги этих же прессформ. Это связано с тем, что дюраль значительно легче обрабатывается. При этом значительно меньше расход режущего инструмента, электроэнергии. Такие прессформы изготавливаются на менее дорогих станках, причем, без потери точности обработки и качества получаемых поверхностей. А снижение стоимости станков влечет снижение стоимости конечного продукта (прессформы).
Сокращение времени обработки также снижает стоимость прессформ.

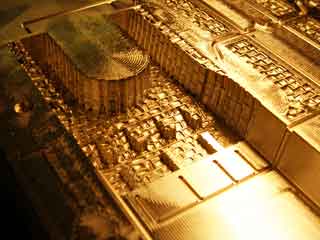

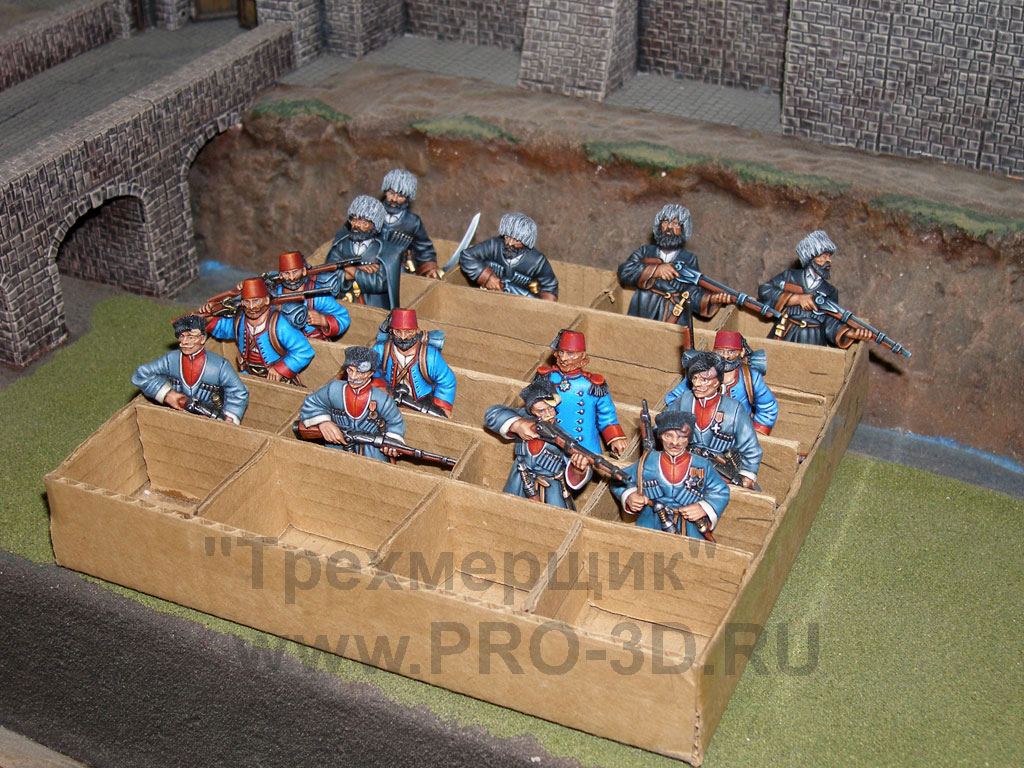

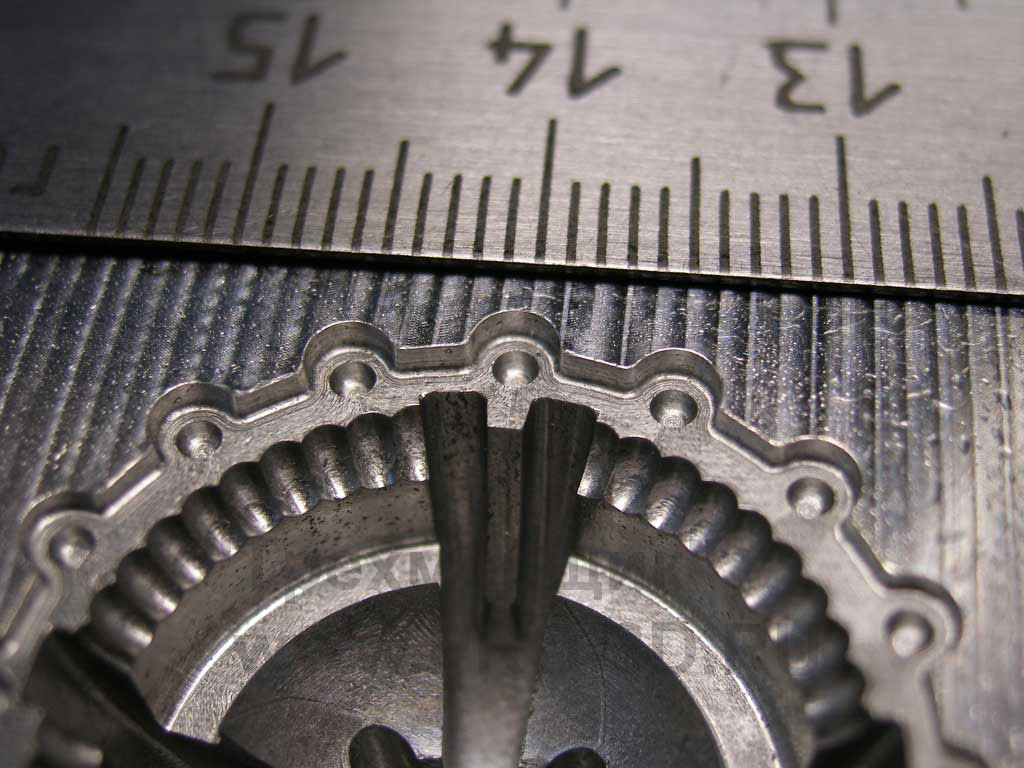

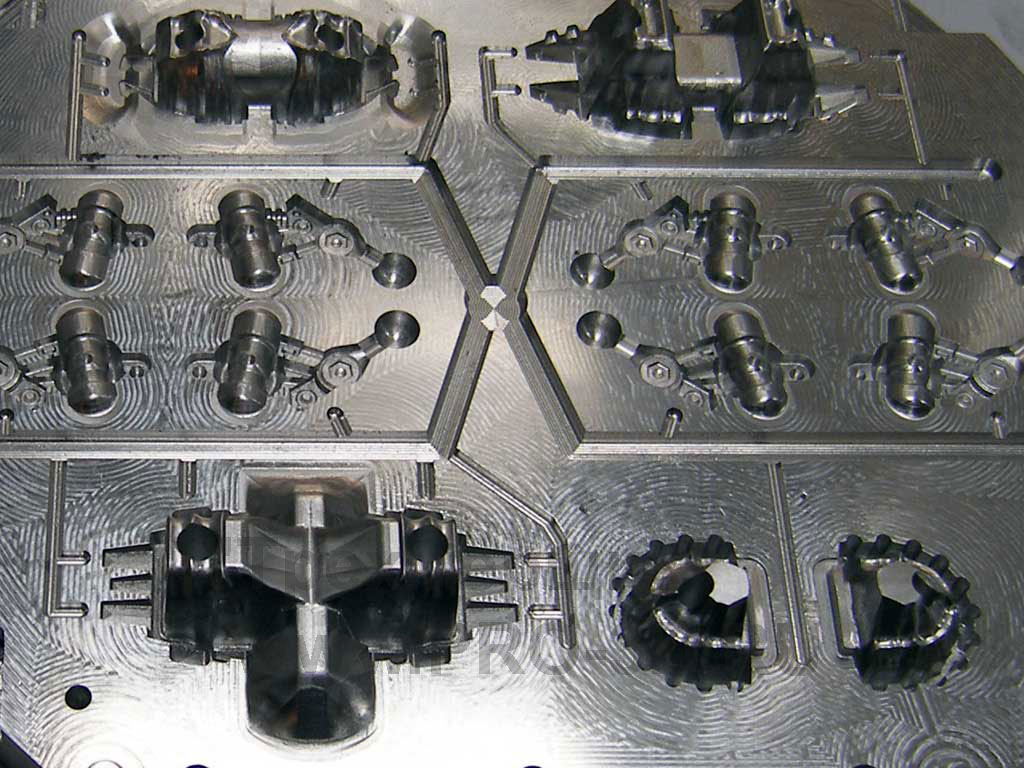

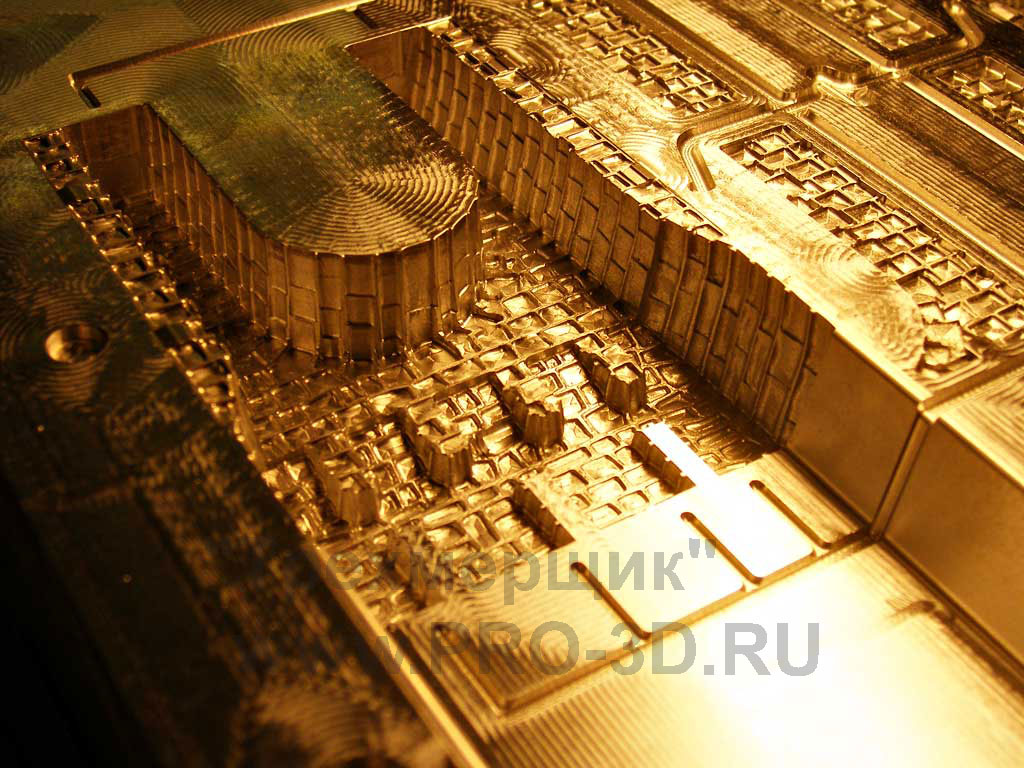

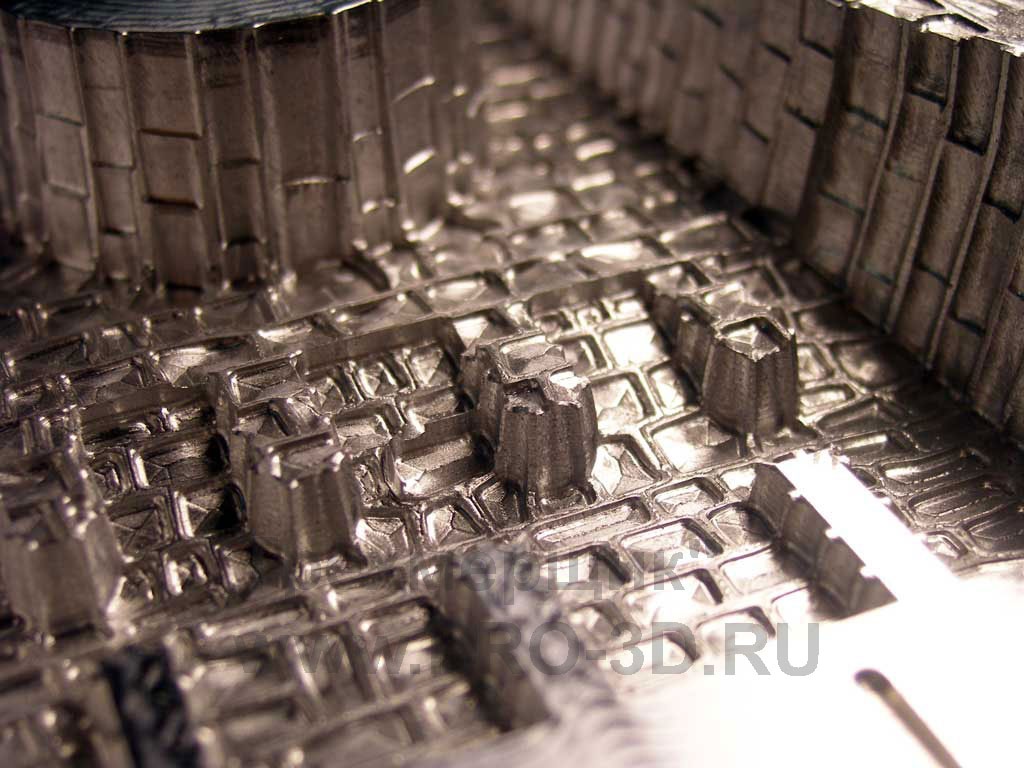

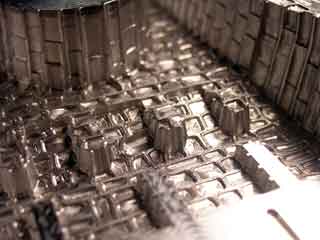

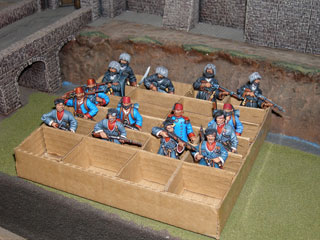

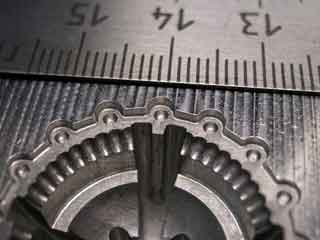

Кроме того, в дюралевых прессформах возможно получение гораздо более мелких деталей и их элементов (см. фото ниже). Размеры самых мелких элементов могут быть порядка 0,1мм. Это могут быть текстуры (имитация дерева или мелкой сетки...), лица и волосы человеческих фигурок, имитация заклепок, рифленые поверхности...
Подобная детализация достижима в стальной прессформе только при наличии специальных технологий (например, электроэрозией, электрохимия). Но это всегда дорого и должно быть оправдано, например, необходимостью большого ресурса прессформы.




Примечание:

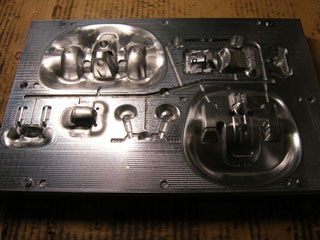

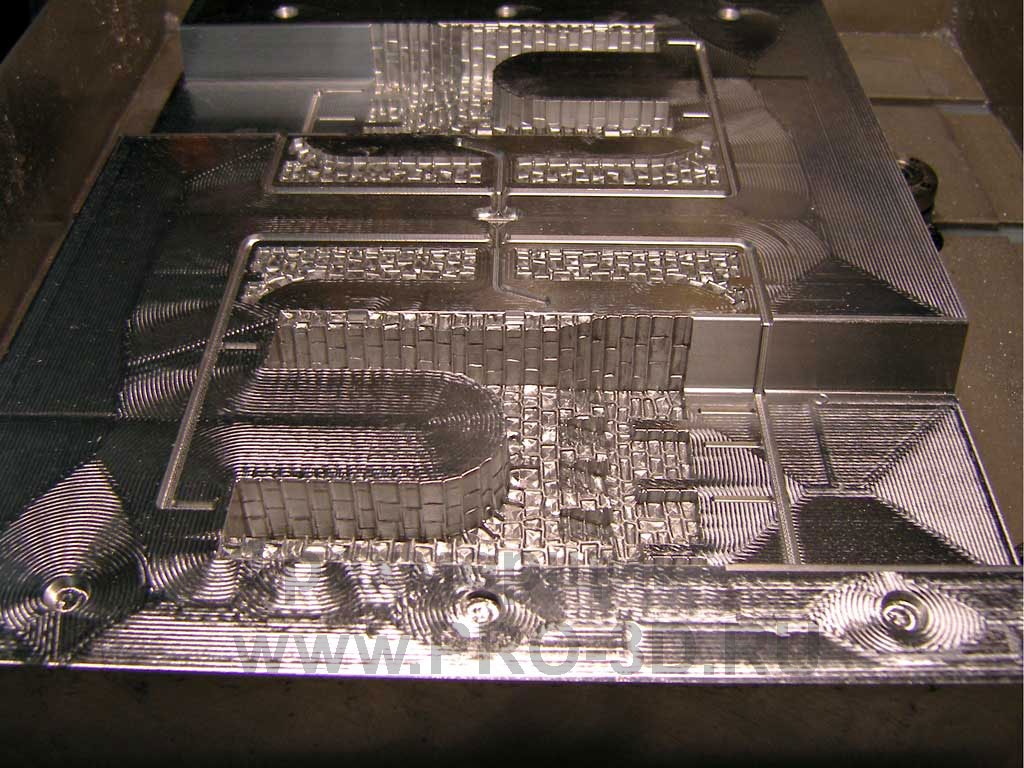

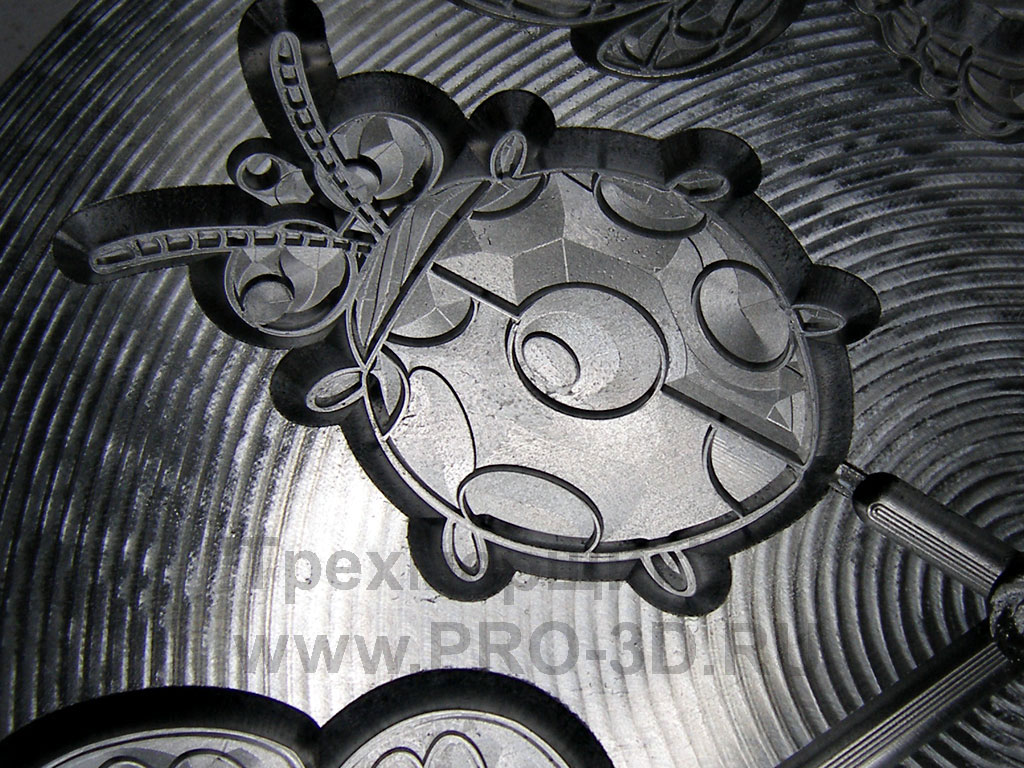

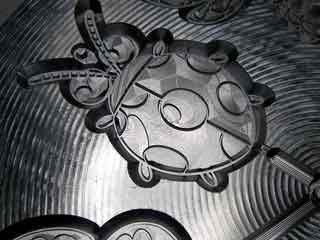

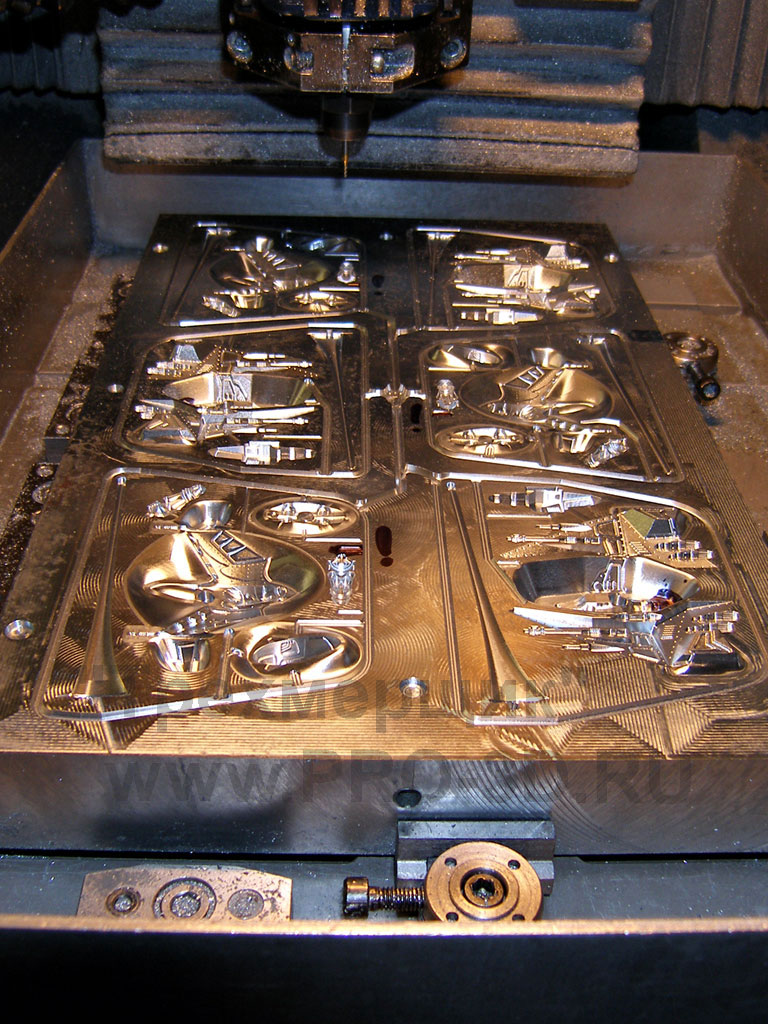

Видимые на плоскости прессформ следы от фрезы - это чисто оптический эффект.
На ощупь же плоскость ровная и гладкая.

Недостатки дюралевых прессформ:
Для прессформ с дюралевыми формообразующими существует серьезное ограничение. Это - ресурс прессформы. Считается, что ресурс такой прессфомы составляет порядка 60000 отпрессовок. Реально же, при соответствующем обслуживании и аккуратной эксплуатации, ресурс возможен до 300000 циклов литья. Конечно, это предел, достижимый при очень аккуратной эксплуатации и регулярном обслуживании поверхностей прессформы.
Потребность в обслуживании обусловлена деформациями дюралевых формообразующих. В процессе смыкания формы на дюралевую поверхность прикладываются очень большое давление и поверхность постепенно деформируется и проседает. При этом на кромках образуется заусенец, препятствующий выходу отливки после ее зарвердевания. В связи с этим форма нуждается в регулярном удалении заусенца, что и усложняет ее обслуживание в процессе эксплуатации. И это не единственная проблема эксплуатации дюралевых прессформ.

Когда нужны прессформы с формообразующими из дюрали?
В связи со сказанным, дюралевые прессформы желательно применять в следующих случаях:
- При относительно небольших (средних) партиях выпуска отливаемой продукции
- В качестве пробных, тестовых вариантов, предназначенных для проверки и доводки конструкции отливок, после чего последует изготовление дорогостоящей прессформы из стали. При этом пробная прессформа делается малого размера, чтобы на ней помещались 1-2 отливаемые детали. Таким образом форма получается недорогая.

Реально выполняемые работы
Изготовление и ремонт прессформ с формооразующими из дюрали. Стоимость прессформ 50-350т.р. в зависимости от сложности. Полный цикл работ: проектирование прессформ, изготовление, испытания. Материал формообразующих элементов - дюраль Д16Т, высокопрочный алюминиевый сплав В95. Возможно также применение сплава Типа ЦАМ (цинк-алюминий-магний).

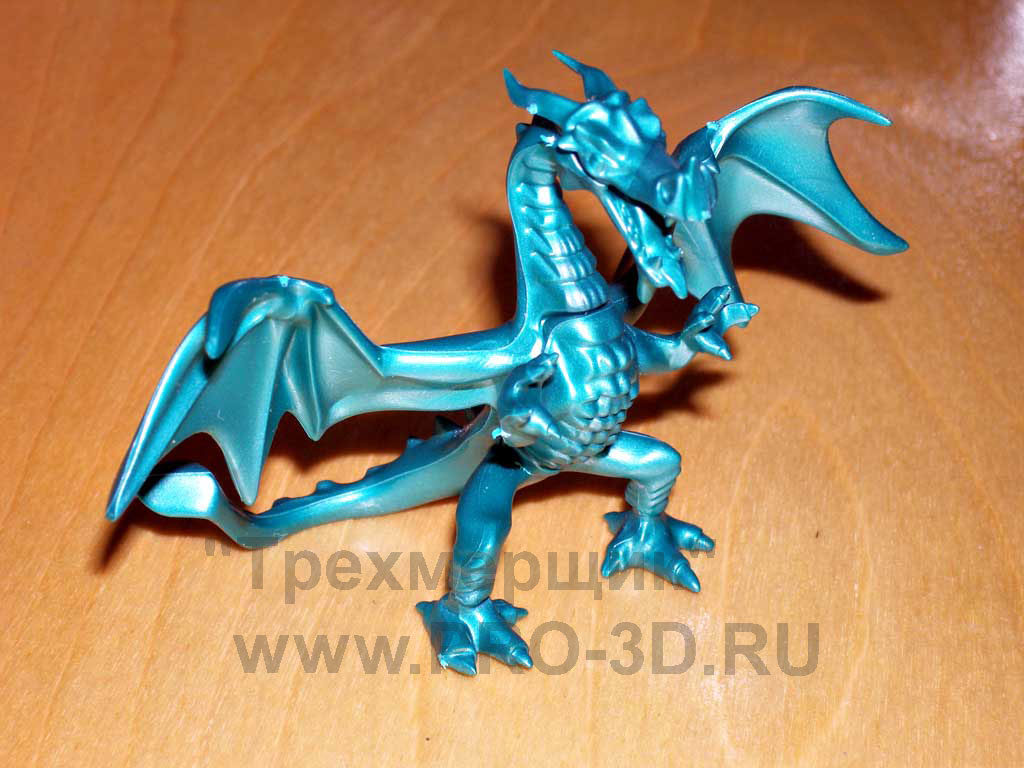

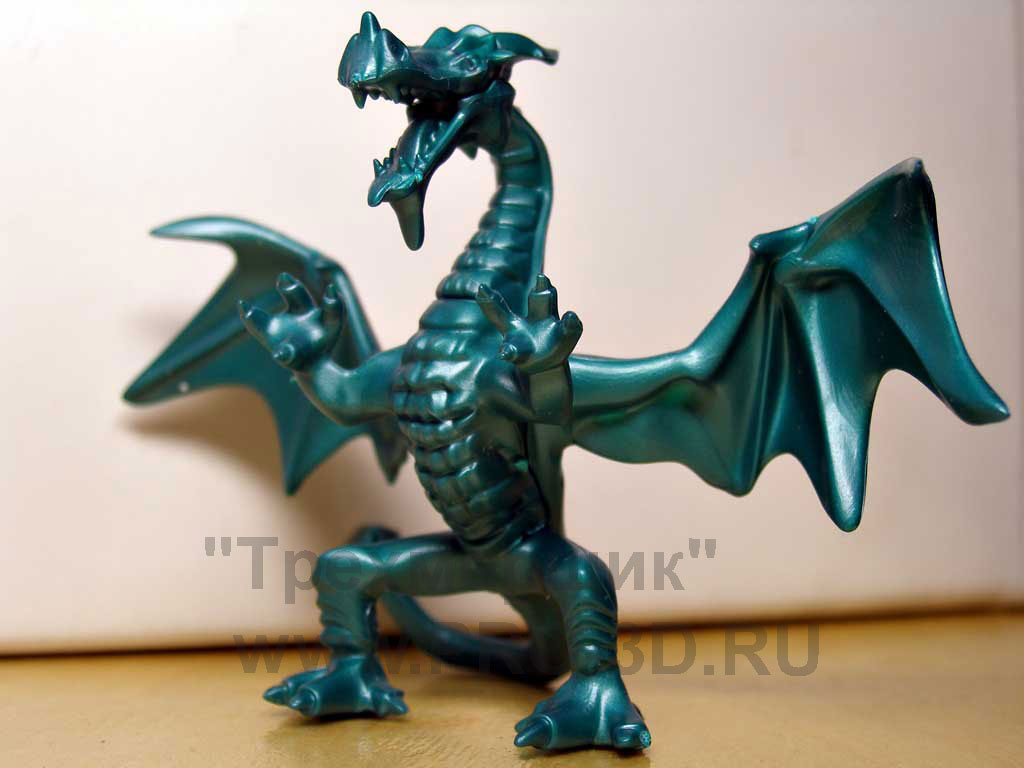

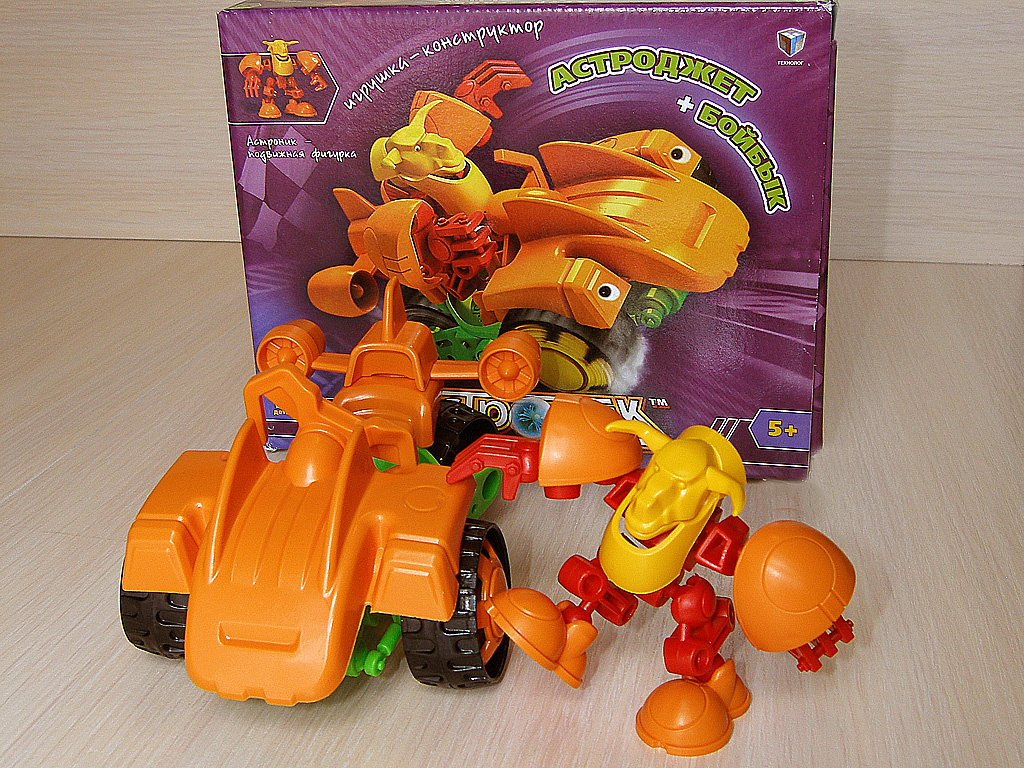

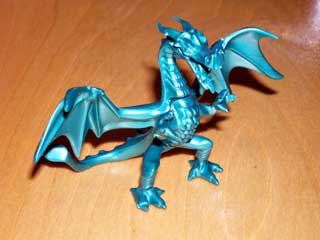

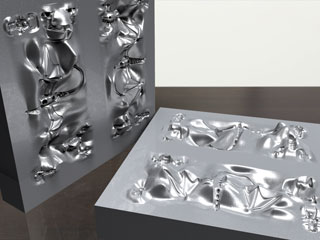

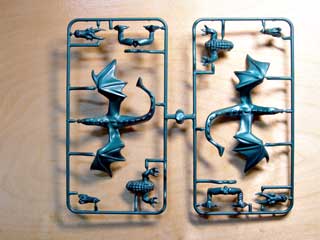

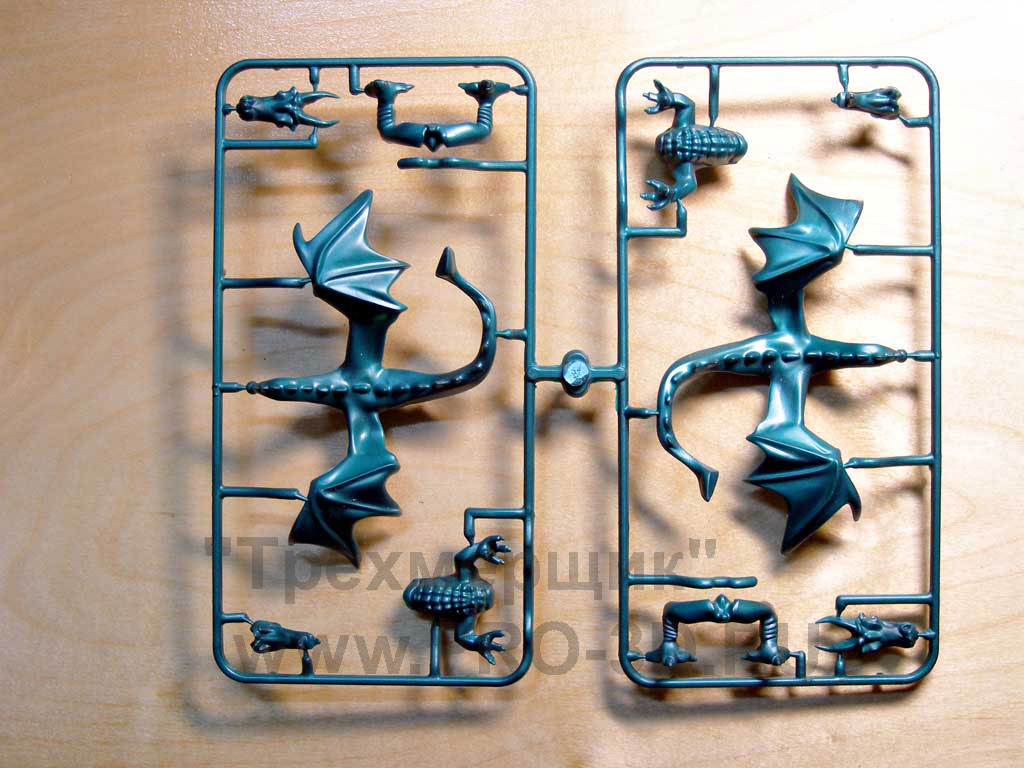

Изделия - игрушки производства ООО"ТЕХНОЛОГ": "Дракон", "Трицикл" и "Бойбык" (пластиковое литье в прессформу)
